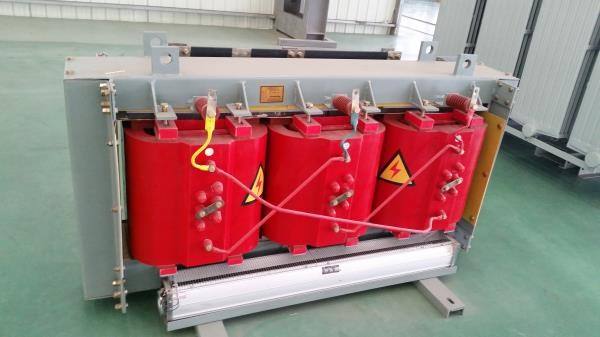

KBSGZY-2500礦用隔爆干式變壓器是各種電源及電氣設備的主要部件，KBSGZY-2500礦用隔爆干式變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對KBSGZY-2500礦用隔爆干式變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。KBSGZY-2500礦用隔爆干式變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。
KBSGZY-2500礦用隔爆干式變壓器的材料說明:
①鐵芯
采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使變壓器性能設計達到佳。(常規材料為全新優質硅鋼片)。
②線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃)。
③絕緣材料
采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
④接線端子排
小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。
⑤鐵腳
主要采用數控折彎冷扎板，有鍍五彩(金黃)，藍鋅(銀白)、白鋅(象牙白)、表面陽極處理(黑色)等環保電鍍可供選擇。
結構特征：
KBSGZY-2500礦用隔爆干式變壓器是一種新型高節能產品。與傳統變壓器相比具有以下特點：
1.油箱結構堅固,可承受一個大氣壓的壓力試驗,箱蓋上無儲油柜箱壁兩側焊有高、低壓電纜接線盒,作為電纜接線之用。高壓線圈有額定電壓及15%的分接電壓,利用分接開關變換電壓,變換電壓時必須先切斷電源,然后去除箱壁上分接開關的風雨罩進行變換分接。
2.礦用變壓器低壓側允許“Y”形接成690伏供電,也可改接成形接成400伏供電,在電纜接線盒內直接將次級端頭引出六個瓷套供用戶改裝。
3.整個變壓器的吊起是利用箱壁所焊的吊拌,變壓器箱底均裝有小車支架,在支架上備有安裝孔,可供礦井需要加裝礦車滾輪。
KBSGZY-2500礦用隔爆干式變壓器相關參數如下：
·額定容量：1kVA~3000kVA
·額定電壓：660V、480V、380V、220V、200V(可根據要求定做)
·額定頻率：50Hz、60Hz
·聯結組別：Y，yn0、Y，d11、D，yn11等
·防護等級：IP00、IP20
·絕緣等級：B級、F級、H級
KBSGZY-2500礦用隔爆干式變壓器使用環境：
·海拔高度：≤2000m
·適應環境溫度：-10~+45℃
·適應相對溫度：26℃時,≤95%
·使用環境：戶內(戶外使用時，請?zhí)峁┓雷o等級)
KBSGZY-2500礦用隔爆干式變壓器結構特征：
KBSGZY-2500礦用隔爆干式變壓器的鐵心采用優質冷軋硅鋼片疊制而成，根據絕緣等級的不同，整體浸漬不同絕緣等級的絕緣漆，能有效降低變壓器噪聲，減少鹽霧，霉菌等對變壓器的影響。
